螺栓画法如下：1、首先绘制螺栓的顶部，如图所示，螺栓的部为六角形，作为正视图可以看到两条线。2、需要给螺栓顶部做圆角，现实考虑如果没有圆角，容易划伤使用者，如图所示3、接着绘制出螺栓的螺杆，长度可根据现实需要设计，如图所示4、接着就是绘制螺栓的螺纹，因为螺纹一道一道画比价麻烦，所以机械制图就简化了螺纹的画法，改为粗细实现来表示，如图所示5、然后画出螺栓的左视图，就是从左往右看得到的视图，这样可以看到螺栓顶部的样子，如图所示6、然后对螺栓进行标注尺寸，图中标出了部分关键尺寸，如图所示螺栓：7

六角头螺栓画法和详细步骤

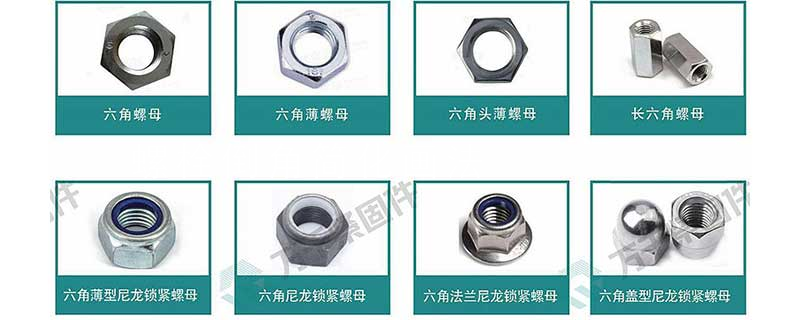

六角螺母画法一般有两种,一种是查表画法。一种是比例画法。 六角螺母画法步骤: 1)画正六棱柱 先画俯视图,以2d为直径画图,并作为内接正六边形,然后画出正六棱柱的主视图和左视图。 2)画双曲线的投影 制造六角螺母时,常做出30°倒角,使六个棱面与圆锥面相交,因而在正六棱柱的侧面形成双曲线形状的截交线。作图时为了简便,可用圆弧代替双曲线。 主视图中,作半径为1.5d的圆弧,且与上底中点相切,小圆弧的半径r由作图决定,并作30°倒角与小圆弧相切。 左视图中,以d为半径作圆弧与上底相切。 3)画螺纹的大径和小径(

匿名用户

2013-04-19

六角螺母画法一般有两种，一种是查表画法。一种是比例画法。业内人士对于六角螺母画法十分关注，下面，世界工厂泵阀网为大家详细介绍六角螺母画法。 六角螺母画法有两种：一为查表画法，即按国标数据来画;一为比例画法，也称简化画法。这两种画法有一个共同点，就是螺母上的相贯线均用圆弧代替。概括地来说，在画六角螺母时，先找一个中心点，取半径画圆(如画一个直径为100

螺栓怎么画

问题一：螺栓画法 这个产品是GB/T5783-2000，六角头螺栓 全螺纹。 尺寸c及dw是螺栓头下凸台的控制尺寸，主要目的是：1.避免螺栓装配时六角头棱边毛刺，划伤基体表面；2.减小螺栓头部受附加弯曲力作用； 至于是否需要加垫圈这个取决于螺栓装配孔的大小，螺栓装配孔过大时就应该加垫圈以增大接触面积，另外螺栓安装孔是紧密间隙配合时可以不加垫圈，另外你可以查阅垫圈的标准，一般垫圈的内孔不会比螺栓直径大太多，这样再看下dw比垫圈内孔也不会大很多，尤其安装弹簧垫圈的时候dw凸台直接就胀开垫圈，没有起到好的作用。个人建议螺栓装配孔不宜过大，不安装垫圈。 问题二：螺栓如何绘图 螺栓的平面图绘制按机械制图标准。现在的机械CAD
